کلید اتوماتیک هوایی یکی از انواع کلیدهای اتوماتیک هستند که برای حفاظت از مدارهای الکتریکی فشار ضعیف در جریان‌های بالا (تا ۶۳۰۰ آمپر) طراحی شده‌اند. این کلیدها به دلیل قابلیت اطمینان بالا، طول عمر زیاد و قابلیت کنترل از راه دور در بسیاری از تأسیسات صنعتی و تجاری مورد استفاده قرار می‌گیرند.
برخلاف کلید های مینیاتوری و کلید های کمپکت که از محفظه‌های گازی یا روغنی برای خاموش کردن قوس الکتریکی استفاده می‌کنند، کلید های اتوماتیک هوایی از محفظه‌های هوای فشرده برای مهار آرک (جرقه الکتریکی) بهره می‌برند. این موضوع باعث افزایش ایمنی و کاهش استهلاک تجهیزات می‌شود.

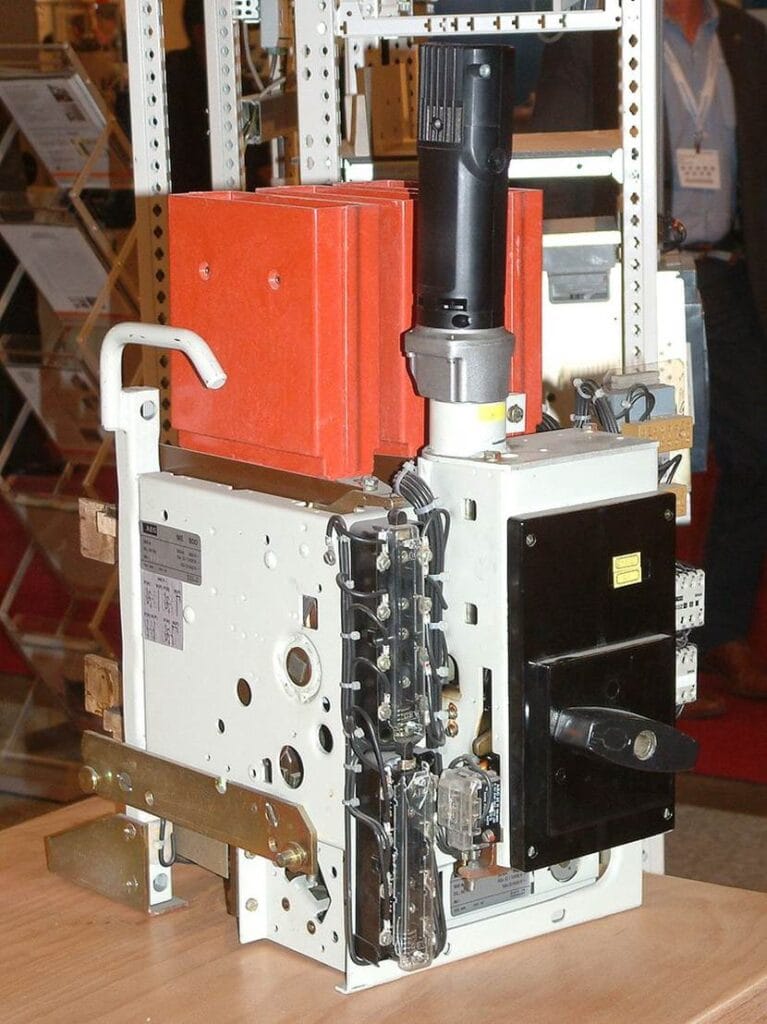

یک کلید هوایی استاندارد از چندین بخش تشکیل شده است که هر یک عملکرد خاصی در حفاظت از مدار ایفا می‌کنند:
- کنتاکت‌های اصلی: این کنتاکت‌ها جریان الکتریکی را در شرایط عادی عبور می‌دهند.
- کنتاکت‌های آرک‌زن: هنگام قطع جریان، برای مهار و کنترل جرقه‌های الکتریکی استفاده می‌شوند.
- مکانیزم قطع و وصل: شامل عملگرهای دستی و الکترومغناطیسی که برای کنترل کلید به کار می‌روند.
- واحد حفاظت رله‌ای: برای تشخیص اضافه‌بار، اتصال کوتاه و خطاهای الکتریکی طراحی شده است.
- سیستم خنک‌کننده و خاموش‌کننده جرقه: شامل محفظه‌های مخصوصی برای مهار آرک الکتریکی است که از آسیب به کلید جلوگیری می‌کند.
- ترمینال‌های ورودی و خروجی: برای اتصال کلید به مدار و هدایت جریان استفاده می‌شوند.
نحوه عملکرد کلید هوایی
کلیدهای هوایی به‌صورت خودکار یا دستی قابل قطع و وصل هستند و عملکرد آن‌ها به‌صورت زیر است:
- حالت عادی: در شرایط عادی، جریان از طریق کنتاکت‌های اصلی عبور کرده و مدار به‌درستی کار می‌کند.
- تشخیص خطا: در صورت وقوع اضافه‌بار، اتصال کوتاه یا نوسان شدید ولتاژ، واحد حفاظت رله‌ای فعال شده و دستور قطع کلید را صادر می‌کند.
- قطع جریان و مهار آرک: هنگام قطع شدن کلید، کنتاکت‌های آرک‌زن جرقه‌های ایجادشده را به محفظه‌های مخصوص هدایت کرده و آن‌ها را خاموش می‌کنند.
- بازنشانی کلید: پس از رفع مشکل، کلید می‌تواند دوباره به حالت عادی بازگردد و مدار را وصل کند.
انواع کلیدهای هوایی
کلیدهای هوایی بر اساس نحوه عملکرد و مکانیزم مهار آرک به دو دسته اصلی تقسیم می‌شوند:
۱. کلید هوایی ساده (ACB – Air Circuit Breaker)
- دارای مکانیزم قطع ساده است.
- از هوای فشرده برای خاموش کردن آرک استفاده می‌کند.
- در تابلوهای برق فشار ضعیف کاربرد دارد.
۲. کلید هوایی با مکانیزم انفجار هوایی (ABCB – Air Blast Circuit Breaker)
- از انفجار هوای فشرده برای خاموش کردن سریع‌تر جرقه استفاده می‌کند.
- برای مدارهایی با جریان و ولتاژ بالا مناسب است.
- در صنایع سنگین و نیروگاه‌ها استفاده می‌شود.
مزایای کلیدهای هوایی
- قابلیت تحمل جریان بالا: می‌تواند جریان‌های بسیار بالا (تا ۶۳۰۰ آمپر) را کنترل کند.
- امکان تنظیم پارامترهای حفاظتی: می‌توان تنظیمات حفاظت از اضافه‌بار و اتصال کوتاه را تغییر داد.
- عمر مفید طولانی: به دلیل ساختار مقاوم و مواد باکیفیت، دوام بالایی دارد.
- نگهداری آسان: ساختار ماژولار آن باعث سرویس و تعمیر راحت‌تر می‌شود.
- قابلیت کنترل از راه دور: برخی مدل‌های جدید دارای کنترل دیجیتال و هوشمند هستند.
معایب کلیدهای هوایی
- ابعاد بزرگ‌تر نسبت به سایر کلیدها: نیاز به فضای بیشتری برای نصب دارد.
- هزینه بالاتر: به دلیل استفاده از تکنولوژی پیشرفته‌تر، قیمت آن نسبت به کلیدهای کمپکت بیشتر است
- حساسیت به آلودگی محیطی: در محیط‌های مرطوب یا آلوده ممکن است عملکرد آن تحت تأثیر قرار بگیرد.
کاربردهای کلید هوایی
کلیدهای هوایی در صنایع مختلف و تأسیسات الکتریکی کاربرد گسترده‌ای دارند. برخی از مهم‌ترین کاربردهای آن عبارت‌اند از:
- حفاظت از تابلوهای برق صنعتی: در کارخانه‌ها و واحدهای تولیدی برای قطع و وصل جریان‌های بالا استفاده می‌شود.
- استفاده در نیروگاه‌ها: برای کنترل و حفاظت از ژنراتورها و توربین‌ها به کار می‌رود.
- تابلوهای توزیع برق فشار ضعیف: در ساختمان‌های تجاری و مسکونی برای حفاظت از سیستم برق‌رسانی استفاده می‌شود.
- صنایع نفت، گاز و پتروشیمی: برای تأمین ایمنی در برابر نوسانات ولتاژ و جریان‌های بالا.
- سیستم‌های حمل‌ونقل ریلی و مترو: در ایستگاه‌های مترو و قطارهای برقی برای مدیریت برق‌رسانی به کار گرفته می‌شود.
برترین برندهای کلید هوایی (ACB) در بازار
آ ا گ ترکیب مهندسی آلمانی و دوام فوق‌العاده
- ساخت آلمان با استانداردهای جهانی
- مناسب برای پروژه‌های سنگین صنعتی، نیروگاه‌ها و شبکه‌های توزیع
- دوام بسیار بالا و عملکرد مطمئن در شرایط سخت
- قابلیت تنظیم جریان و حفاظت در برابر اضافه‌بار و اتصال کوتاه
چرا AEG خوبه؟
برند AEG یکی از قدیمی‌ترین و معتبرترین شرکت‌های آلمانی در حوزه تجهیزات الکتریکی است. کلیدهای هوایی AEG به دلیل کیفیت ساخت عالی، پایداری عملکرد و طراحی مهندسی دقیق، در پروژه‌های حساس و حیاتی به کار گرفته می‌شوند.
اشنایدر انتخاب حرفه‌ای‌ها (Schneider Electric)
- محبوب‌ترین برند کلید هوایی در سطح جهانی

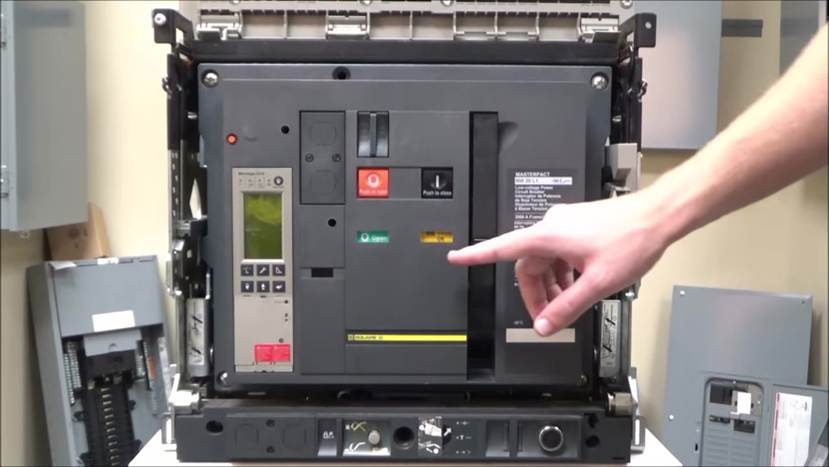

- سری Masterpact با حفاظت چندلایه و هوشمند
- تکنولوژی پیشرفته برای بهینه‌سازی مصرف انرژی
- اتصال به سیستم‌های هوشمند مدیریت انرژی (IoT-ready)
چرا اشنایدر الکتریک خوبه؟
اشنایدر الکتریک فرانسه، با ارائه کلیدهای هوایی Masterpact، یکی از قابل‌اعتمادترین گزینه‌ها برای صنایع بزرگ، ساختمان‌های هوشمند و سیستم‌های اتوماسیون صنعتی است. این کلیدها دارای حفاظت الکترونیکی پیشرفته هستند و نقش کلیدی در بهینه‌سازی مصرف انرژی ایفا می‌کنند.
زیمنس (Siemens) ترکیب تکنولوژی و کارایی
- برند پیشرو آلمانی در حوزه تجهیزات الکتریکی
- سری 3WL با قابلیت‌های حفاظتی پیشرفته
- مناسب برای پروژه‌های صنعتی سنگین و زیرساخت‌های بزرگ
- دوام بالا و تعمیر و نگهداری آسان
چرا زیمنس خوبه؟
زیمنس یکی از شناخته‌شده‌ترین برندهای تجهیزات الکتریکی در جهان است. کلیدهای هوایی زیمنس، مخصوصاً سری 3WL، در شبکه‌های برق صنعتی، نیروگاه‌ها و صنایع حساس به‌کار می‌روند و به دلیل تکنولوژی پیشرفته و قابلیت‌های حفاظتی گسترده، یکی از گزینه‌های ایده‌آل محسوب می‌شوند.
- سری Emax با قابلیت‌های حفاظتی دیجیتال
- سازگاری با سیستم‌های مدیریت انرژی
- مناسب برای صنایع بزرگ و پروژه‌های تجاری
- دوام و کارایی بالا در شرایط مختلف
بالاخره بهترین برند کلید هوایی کدام است؟
اگر به دنبال بهترین کلید هوایی برای پروژه‌های حساس، صنایع سنگین، نیروگاه‌ها و تأسیسات بزرگ هستید، سه برند زیر بهترین گزینه‌ها هستند:
AEG – مهندسی آلمانی، دوام فوق‌العاده، مناسب برای پروژه‌های سنگین
Schneider Electric – تکنولوژی پیشرفته و هوشمند، حفاظت کامل از مدارها
Siemens – عملکرد دقیق، طراحی مهندسی پیشرفته و قابل‌اعتماد
و اگر به دنبال برند مقرون‌به‌صرفه و استاندارد برای پروژه‌های متوسط و ساختمانی هستید، برندهای ABB نیز گزینه مناسبی محسوب می‌شوند.
