کلید اتوماتیک کمپکت (MCCB) یکی از تجهیزات کلیدی در دنیای برق و الکترونیک است که برای حفاظت از مدارها در برابر خطراتی مانند اضافه‌بار، اتصال کوتاه یا نشتی جریان به‌کار می‌رود. این دستگاه، با طراحی فشرده و عملکرد چندمنظوره، نقش مهمی در تأمین ایمنی، پایداری و کارایی سیستم‌های فشار ضعیف ایفا می‌کند.
در این مقاله، به بررسی جامع این کلید، عملکرد، انواع، مزایا و معایب آن می‌پردازیم و در پایان، برای آشنایی بیشتر با انواع MCCB و خرید آنلاین، به صفحه خرید MCCB مراجعه کنید.
کلید کامپکت چیست؟
MCCB مخفف Molded Case Circuit Breaker است، به معنای کلید مدارشکن با بدنه قالب‌گیری‌شده. این کلید، برای قطع مدار در شرایط غیرعادی مانند اضافه‌بار یا اتصال کوتاه طراحی شده و معمولاً در شبکه‌های فشار ضعیف (زیر ۱۰۰۰ ولت) استفاده می‌شود.
بر خلاف کلید مینیاتوری (MCB) که بیشتر در کاربردهای خانگی به‌کار می‌رود، این کلید مناسب مدارهایی با جریان‌های بالاتر (تا ۲۵۰۰ آمپر) است و عملکرد بسیار مطمئن‌تری دارد.

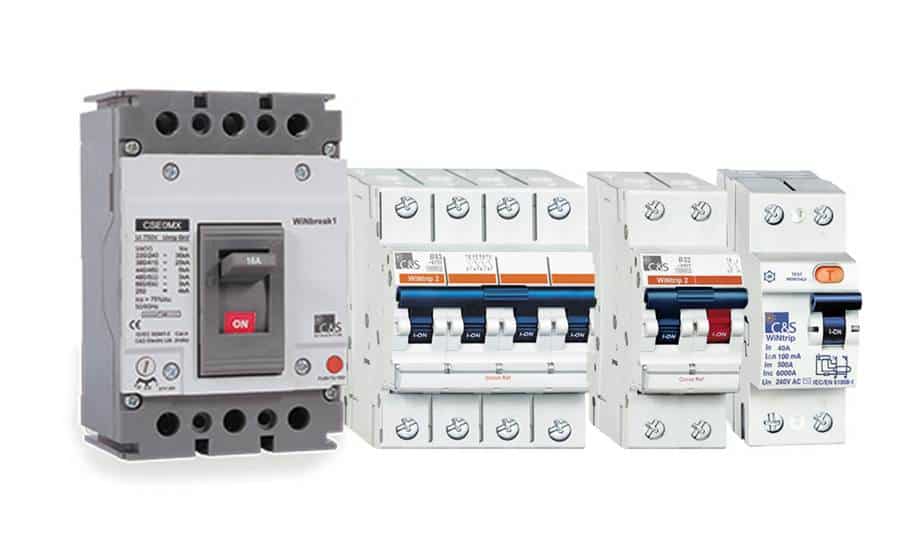

تفاوت کلید اتوماتیک کامپکت با سایر کلیدها
| نوع کلید | محدوده جریان (A) | کاربرد اصلی | اندازه فیزیکی | قابلیت تنظیم | توانایی تحمل جریان اتصال کوتاه |
| MCB | 6 تا 125 | خانگی / سبک | کوچک | ندارد | پایین (مثلاً 6-10kA) |
| MCCB | 16 تا 2500 | صنعتی / عمومی | متوسط | دارد | متوسط تا زیاد (مثلاً 25-100kA) |
| ACB | 800 تا 6300 | تأسیسات بزرگ / نیروگاه‌ها | بزرگ | دارد (پیشرفته‌تر) | بسیار بالا (مثلاً تا 100kA) |
| فیوزدار | بسته به نوع فیوز | کاربرد موقت یا خاص | متغیر | ندارد | به نوع فیوز بستگی دارد |
همان‌طور که جدول بالا نشان می‌دهد، MCCB حد وسطی بین MCB و ACB است: جمع‌وجورتر از کلید هوایی، اما بسیار قوی‌تر از کلید مینیاتوری.
1. مقایسه با MCB:
- MCB بیشتر در مدارهای روشنایی، پریزها و کاربردهای خانگی استفاده می‌شود.
- قدرت قطع پایین‌تری دارد و برای جریان‌های کم طراحی شده است.
- قابلیت تنظیم ندارد؛ یعنی نقطه عملکرد آن فیکس است.
- در مقابل، MCCB قابل تنظیم است و می‌تواند در جریان‌های بالا عمل کند.
2. مقایسه با ACB:

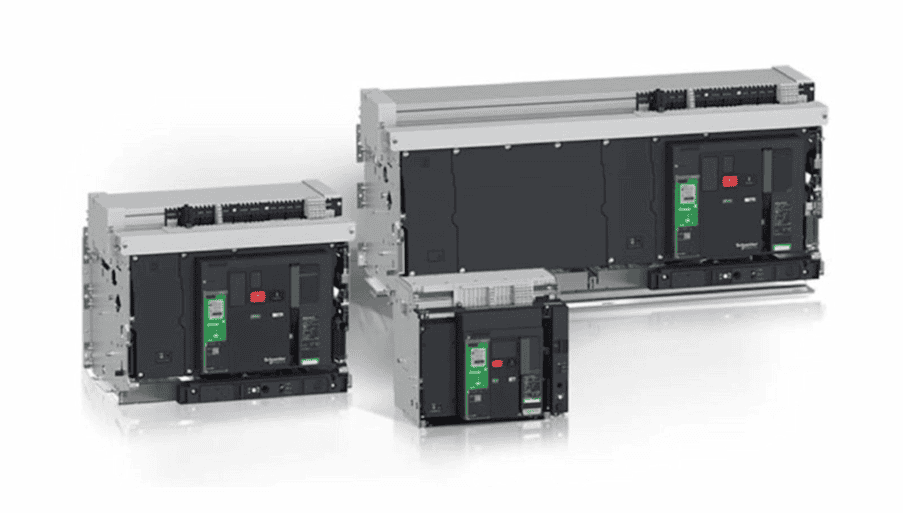

- ACB (کلید هوایی) مخصوص پروژه‌های سنگین و جریان‌های بسیار بالا است.
- معمولاً در ورودی تابلو برق اصلی یا نیروگاه‌ها استفاده می‌شود.
- از نظر ابعاد بسیار بزرگ‌تر از MCCB است و قیمت بالاتری دارد.
- MCCB یک انتخاب اقتصادی‌تر برای کاربردهایی است که به اندازه قدرت ACB نیاز ندارند.
3. مقایسه با کلید فیوزدار:
- کلیدهای فیوزدار ساده‌تر هستند و هنگام عملکرد، فیوز سوخته و باید تعویض شود.
- در حالی که MCCB قابل ریست شدن است و نیاز به تعویض قطعه ندارد.
- MCCB در بلندمدت مقرون‌به‌صرفه‌تر، امن‌تر و دقیق‌تر عمل می‌کند.
اجزای اصلی کلید اتوماتیک کمپکت
- ترمینال‌های ورودی و خروجی: نقطه اتصال کلید اتوماتیک کامپکت به مدار.
- کنتاکت‌های اصلی: برای قطع و وصل جریان.
- واحد تریپ حرارتی: تشخیص اضافه‌بار از طریق انبساط یک فلز دو‌لایه.
- واحد تریپ مغناطیسی: تشخیص اتصال کوتاه با استفاده از میدان مغناطیسی شدید.
- بدنه قالب‌گیری‌شده (Molded Case): محفظه عایق و مقاوم در برابر حرارت و ضربه.
- دستگیره قطع و وصل دستی: کنترل مکانیکی کلید توسط کاربر.
- مکانیسم تریپ (قطع آزاد): تضمین می‌کند که کلید در شرایط خطرناک حتی با فشار خارجی، قطع شود.
نحوه عملکرد MCCB
در حالت عادی: جریان از مدار عبور می‌کند و همه چیز در وضعیت طبیعی است.
در صورت اضافه‌بار: واحد حرارتی فعال می‌شود، فلز دو‌لایه گرم شده، خم می‌شود و مکانیسم قطع را آزاد می‌کند. این فرآیند ممکن است چند ثانیه تا چند دقیقه طول بکشد.
در صورت اتصال کوتاه: واحد مغناطیسی تقریباً فوری عمل می‌کند و جریان را قطع می‌کند تا از آسیب به کابل‌ها و تجهیزات جلوگیری شود.
پس از رفع خطا: می‌توان کلید را به‌صورت دستی ریست کرد و دوباره در مدار قرار داد.
انواع کلیدهای کلید اتوماتیک کامپکت
- با عملکرد حرارتی-مغناطیسی:
رایج‌ترین نوع که حفاظت در برابر اضافه‌بار و اتصال کوتاه را ترکیب می‌کند. - الکترونیکی:
دارای کنترل‌کننده دیجیتال، قابلیت تنظیم دقیق، و بعضاً ارتباط با سیستم‌های مانیتورینگ هوشمند. مناسب برای پروژه‌های مدرن. - با حفاظت نشتی جریان (RC MCCB):
مناسب مدارهایی که احتمال خطر برق‌گرفتگی یا نشتی زیاد است، مانند تابلوهای فضای مرطوب.
مزایای کلید کمپکت
- اندازه فشرده: فضای کمی در تابلو اشغال می‌کند.
- محدوده جریان وسیع: از ۱۶ تا ۲۵۰۰ آمپر قابل پوشش است.
- قابلیت تنظیم: در بسیاری از مدل‌ها، جریان قطع، تأخیر زمانی و حساسیت قابل تغییر است.
- افزایش طول عمر تجهیزات: با قطع سریع جریان در شرایط خطا، از آسیب به سایر اجزای سیستم جلوگیری می‌کند.
- امنیت بالا: عملکرد خودکار در برابر خطاهای خطرناک
- نگهداری آسان: نیاز به سرویس دوره‌ای سبک
- قابلیت نصب افقی و عمودی
معایب کلید اتوماتیک کمپکت
- محدودیت در جریان‌های خیلی بالا: برای پروژه‌هایی که نیاز به جریان بیش از ۲۵۰۰ آمپر دارند، باید از ACB استفاده کرد.
- قابلیت تعمیر محدود: اجزای داخلی معمولاً قابل تعویض یا تعمیر نیستند.
- حساسیت به دما: عملکرد حرارتی ممکن است در دماهای محیطی خیلی بالا یا پایین دقت کمتری داشته باشد.
کاربردهای کلید اتوماتیک کامپکت
- تابلوهای برق صنعتی و خطوط تولید
- موتورخانه‌های ساختمان‌های بلند
- سیستم‌های توزیع برق در بیمارستان‌ها و مراکز داده
- حفاظت از ژنراتورها، UPSها، تابلوهای پمپ
- مراکز تجاری، کارگاه‌ها، کارخانه‌ها، معادن
- تأسیسات نفت و گاز، پالایشگاه‌ها و نیروگاه‌ها
- حفاظت از ماشین‌آلات سنگین و موتورهای سه‌فاز
مقایسه برندهای برتر کلید اتوماتیک کامپکت

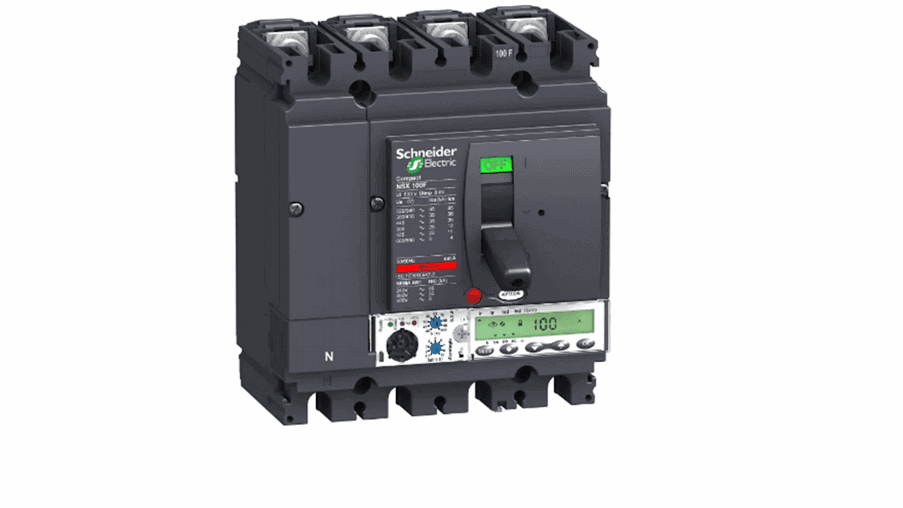

1. Schneider Electric (سری NSX)
- طراحی حرفه‌ای، قابلیت اتصال به شبکه‌های هوشمند
- مناسب پروژه‌های صنعتی بزرگ
- قیمت بالا، کیفیت بسیار بالا

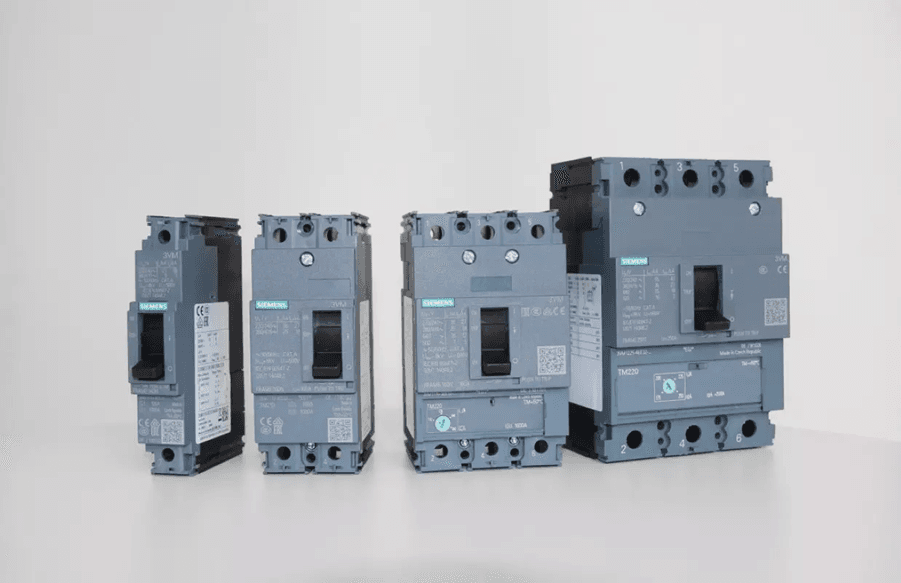

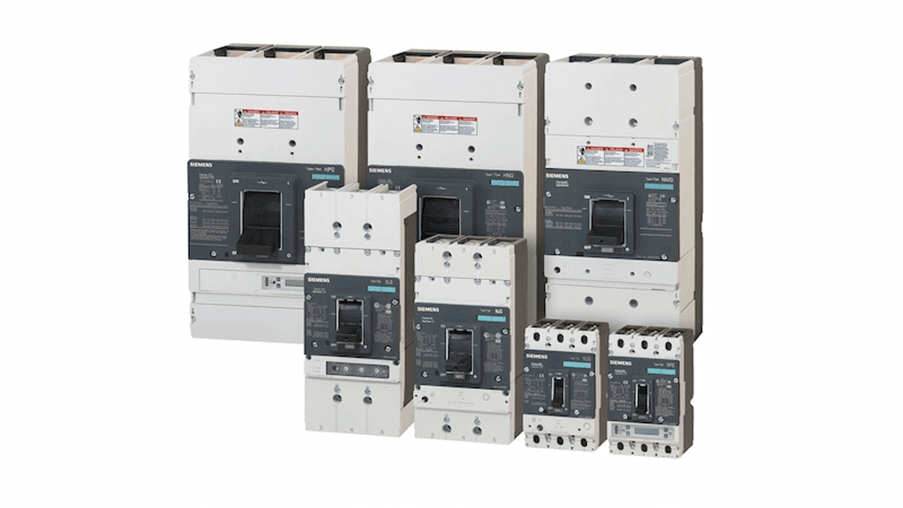

2. Siemens (مدل 3VL)
- طراحی ماژولار، دقیق و قابل اتکا
- امکان تنظیم پارامترها با دقت زیاد
- مقاوم در برابر شرایط سخت محیطی

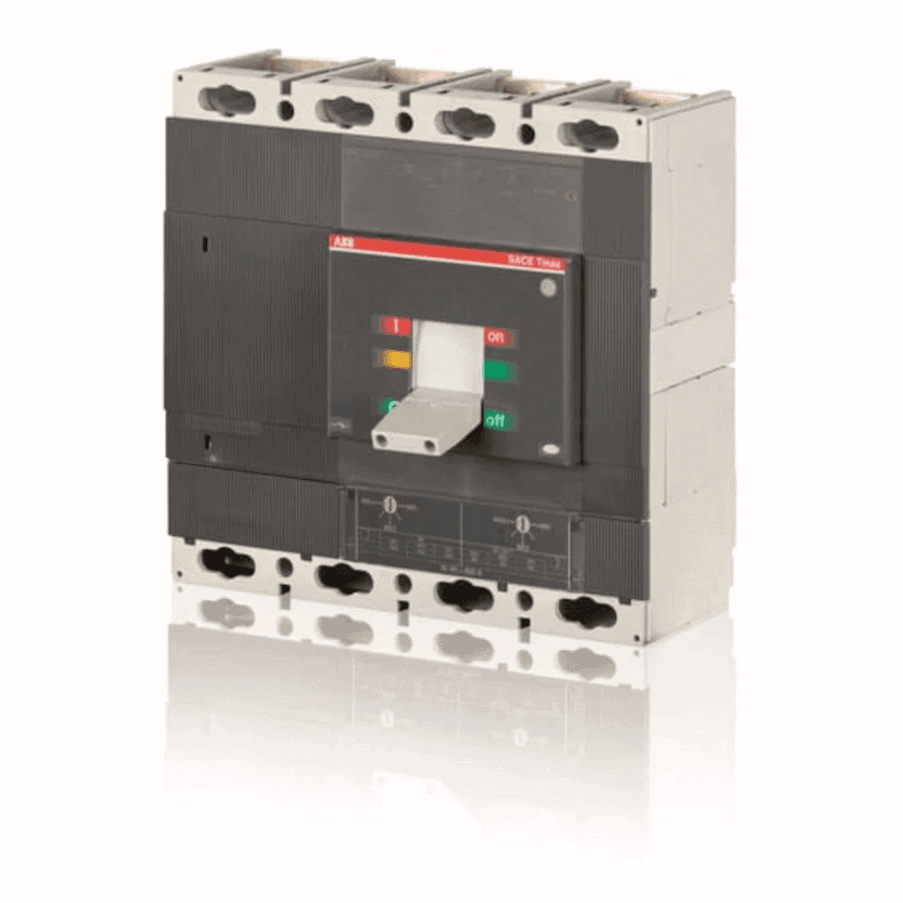

3. ABB (سری Tmax)
- قیمت رقابتی‌تر
- عملکرد پایدار و قابل اعتماد
- مناسب برای ساختمان‌ها و پروژه‌های میان‌رده

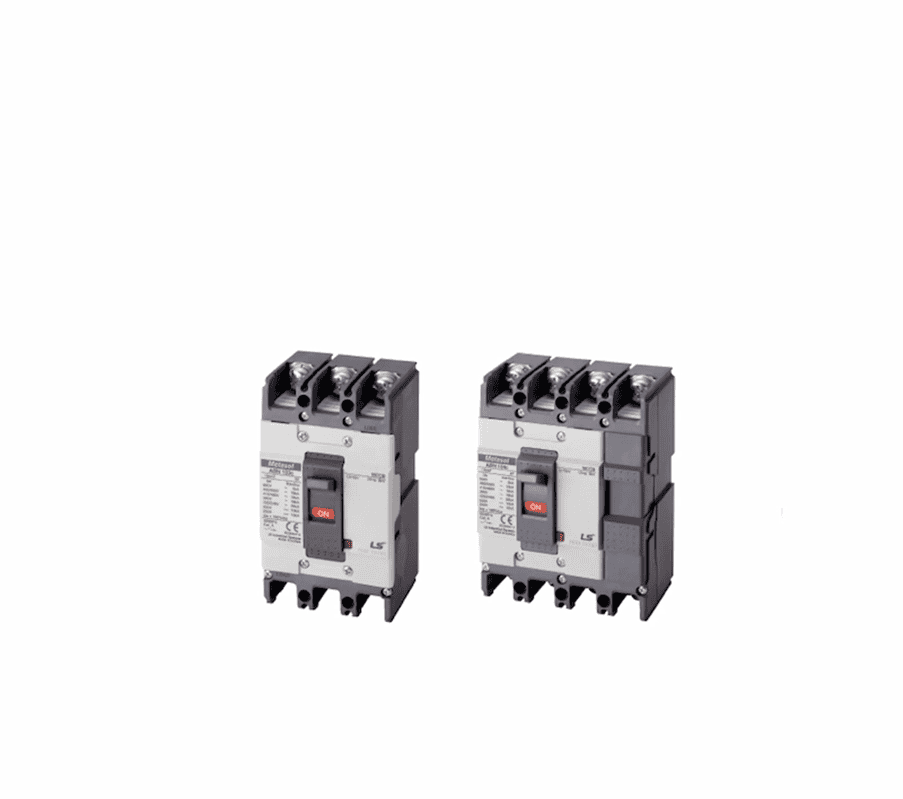

4. LS Electric (سری Metasol)
- اقتصادی
- نصب آسان
- عملکرد خوب برای پروژه‌های کوچک و متوسط
بالاخره کدام کلید اتوماتیک کمپکت بهتر است؟
- اگر بودجه کافی دارید و کیفیت در اولویته: Schneider یا Siemens
- اگر پروژه‌ای با هزینه متوسط دارید: ABB
- برای پروژه‌های جمع‌وجورتر یا اقتصادی: LS Electric انتخاب خوبی است
این کلید، یک ابزار حفاظتی هوشمند، انعطاف‌پذیر و قابل‌اعتماد است که در قلب تابلوهای برق صنعتی و ساختمانی جای دارد. با توجه به ظرفیت بالا، قابلیت تنظیم و نگهداری ساده، این کلید یک گزینه عالی برای مهندسان برق و طراحان سیستم‌های توزیع است.
چه در پروژه‌ای ساده باشید، چه در تأسیسات پیشرفته صنعتی، کلید اتوماتیک کمپکت همیشه یکی از انتخاب‌های اصلی خواهد بود.
